Komponenten und Systeme für hohe Lasten

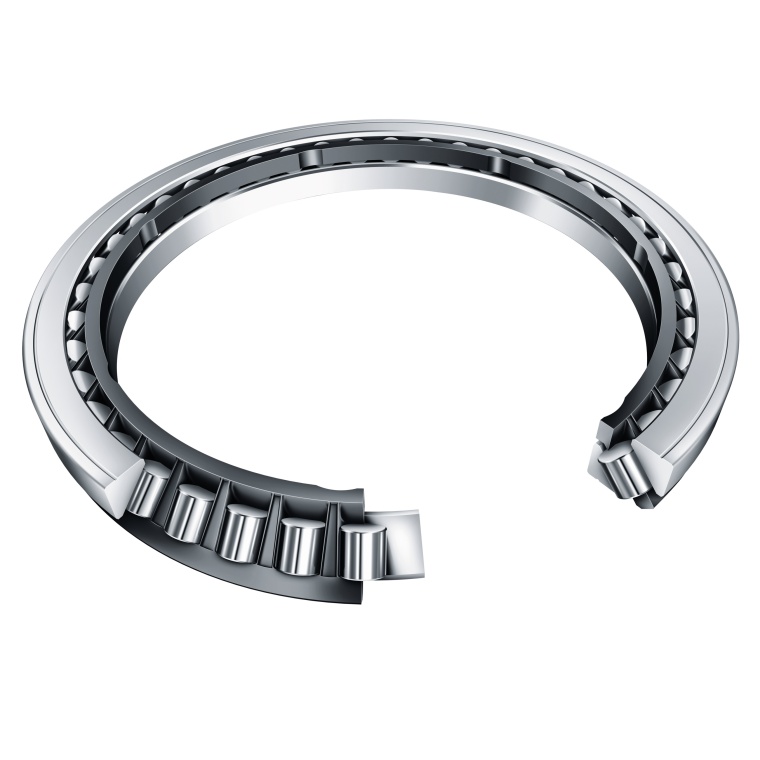

Schaeffler bietet ab sofort die aus dem Werkzeugmaschinenbereich bekannten und sehr kippsteifen zweireihigen INA-Axialschrägkugellager ZKLDF an. Deren massive Lagerringe werden mit der Umgebungskonstruktion verschraubt. Die Achsen 3 und 4 tragen immer noch einen beträchtlichen Anteil des Roboterarms, allerdings ist der Bauraum in dem Gelenk bereits stark eingeengt. Hohe Tragfähigkeit und Steifigkeit bei einem kleinen Lagerquerschnitt sind daher gefragt. Speziell für die hier steigenden Kundenanforderungen optimierten die Schaeffler-Ingenieure INA-Kreuzrollenlager der Baureihe XSU. Ein besonders hoher Füllgrad mit Zylinderrollen sorgt für höhere Steifigkeit.

Zweireihige Lagerungen, insbesondere in O-Anordnung, bieten durch den großen Stützabstand bei geringem axialen Bauraum ein großes Potenzial für sehr kippsteife Lagerungen. FAG-Schrägrollenlager der SGL-Baureihe verfügen zusätzlich noch über den sehr steifen Rollenkontakt. Die Kombination aus beidem empfiehlt Schaeffler besonders für die Achsen 5 und 6 mit den kleinen Gelenkarmdurchmessern. SGL-Lager lassen sich aufgrund des kleinen Querschnittes und der engen Durchmesserstufung sehr flexibel in den vorhandenen Bauraum zwischen Robotergetriebe und Gehäuse integrieren.
