Knifflige Inspektionsaufgaben gut beleuchtet
3D-Analyse mit Patternlight

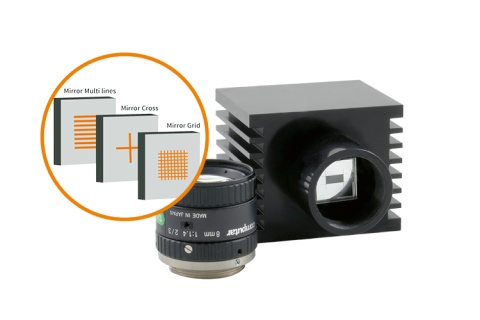

Das neue MBJ Patternlight eignet sich über die Projektion von Mustern vor allem für die 3D-Analyse von Objekten, der Stereovision aber auch als Ausrichtungs- oder Positionierungshilfe.
MBJ Imaging bietet 3 Standardpattern an. Darüberhinaus können jedoch auch kundenindividuelle Muster erstellt werden. Somit kann die Beleuchtung ganz konkret auf das Projekt angepasst werden.
Entscheidend für die bestmögliche Projektion ist das passende Objektiv – z.B. abhängig von der zu projizierenden Fläche und dem Arbeitsabstand. MBJ bietet aktuell zwei Standardobjektive in wide (f=50 mm) und narrow (f= 12 mm) an. Generell ist das Patternlight aber mit allen gängigen C-Mount Objektiven kompatibel. Eine Tabelle auf der MBJ-Website hilft bei der Auswahl des richtigen Objektivs. Mit leistungsstarken LEDs ist das Patternlight in weiß, rot und infrarot erhältlich.
Inspektion mit dem Patternlight
Mit dem neuen MBJ Patternlight ist die 3D-Analyse von Objekten nun ganz einfach. Schwer zu prüfende Oberflächen, die zum Beispiel reflektions- oder kontrastarm sind, können mit dem projizierten Pattern vermessen werden. Aber auch eine korrekte Bestückung bzw. Befüllung von Objekten sind mit diesem Verfahren gut zu verifizieren.
Eine Stärke spielt das Patternlight in Kombination von 2 Kameras für Stereovision aus, ideal z.B. für Pick and Place Anwendungen.
Mit kundenindividuellen Mustern kann das Patternlight u.a. als Positionierungshilfe eingesetzt werden. Das passende Muster, ausgeführt als ein Rahmen, wird für eine manuelle Bestückung einfach auf ein Objekt projiziert.
Flexible 4-Kanal-Steuerung

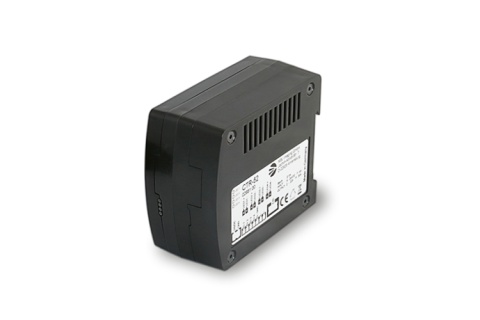

Der 4-Kanal Controller CTR-52 ist ein echtes Allround-Talent und das über bis zu 4 Kanäle. So können komplexe Beleuchtungsaufbauten sicher gesteuert werden.
Der CTR-52 kann stromgeregelt Helligkeitsstufen zielgenau eingestellen, während die Spannungsregelung leistungsstarkes Blitzen ermöglicht. Mit dem CTR-52 können 4 Kanäle unabhängig oder gekoppelt angesteuert werden und so auch kniffelige Prüfaufgaben sicher erledigt werden. Die Steuerung erfolgt über Modbus oder über den MBJ Windows Client, bei dem die Parameter pro Kanal über eine einfach zu bedienende Maske eingegeben werden.
Beim 4-Segmente Ringlicht wird der kreisförmigen Lichtaustritt in einzelne Segmente geviertelt – so können Prüfobjekte aus unterschiedlichen Winkeln beleuchtet und dreidimensionale Eigenschaften beurteilt werden (shape from shading). Jedes dieser Segmente lässt sich über den CTR-52 als eigener Kanal unabhängig steuern oder alternativ der vorprogrammierten Sequencing-Mode genutzt werden. Die Lichtstärke kann über den CTR-52 dem Bedarf angepasst werden.
Andere Beispiele für Einsatzgebiete des 4-fach Controllers finden sich in Anwendungen, bei der mehrere Beleuchtungen gemeinsam angesteuert werden sollen, wie z.B. Prüftorbögen in der Logistik.
Auch das neue RGBW-Ringlicht mit echtem Weiß-Kanal hat in dem CTR-52 den perfekten Partner. Detailliert und fein lässt sich im stromgeregelten Dauerlichtmodus die gewünschte Lichtfarbe erzeugen, um eine genaue Farbabstimmung zu ermöglichen.
