Motorischer Messtisch und Stitching-Funktion

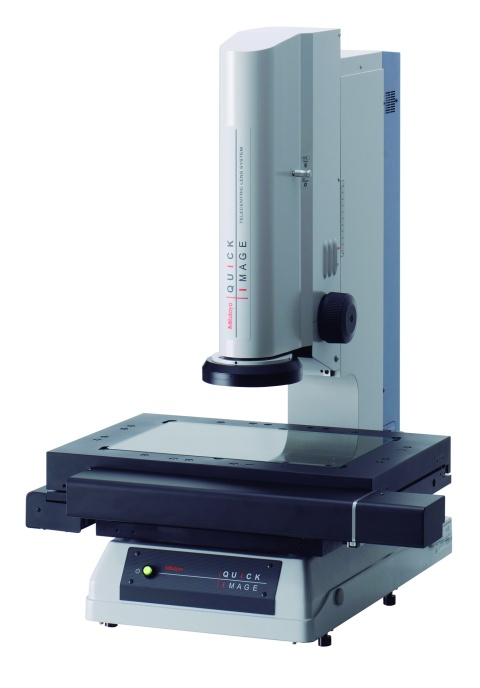

Mit der neuesten Generation des “Quick Image” brachte Mitutoyo ein Bildverarbeitungsmessgerät mit einer komfortablen Bedienung auf den Markt. Mit dem nutzerfreundlichen 2D-Messsystem für den Einsatz in Messraum und Produktionsumgebung gehört aufwändige Schulung für das Messpersonal endgültig der Vergangenheit an. Ein oder mehrere Werkstücke im großen Sichtfeld lassen sich innerhalb von Sekunden genau und wiederholbar messen. Dank der QIPAK Software bedarf es nur eines einzigen Mausklicks, um das Werkstück im Sichtfeld automatisch zu erkennen und die Messung zu starten. Die neueste Version 6.1 von QIPAK – im Lieferumfang des Quick Image enthalten – weist nun eine „Stitchingfunktion” auf. Im Fall von Werkstücken, die größer ausfallen als der Bildbereich erfasst das System bei der Messtischbewegung mehrere Bilder und fügt die einzelnen Aufnahmen zusammen. Dadurch ergibt sich ein deutlich größeres Prüffeld – und das obendrein in der gleichen Auflösung wie beim Aufnehmen der Einzelbilder. Mit dieser automatischen Stitching-Funktion bedarf es im Zusammenspiel mit den Teileprogrammen nur eines einzigen Mausklicks, um die Messung von der Bildaufnahme des großen Werkstücks bis hin zur Ausgabe der Messergebnisse auszuführen. Das spart enorm Zeit – und damit Geld. Vorgängerversionen der Software ohne Stitching-Funktion lassen sich im Handumdrehen auf Version 6.1 updaten. Der Kunde hat darüber hinaus die Wahl zwischen Modellen mit motorischem Messtisch in den Messtischgrößen (X x Y) 200 x 100 mm, 200 x 170 mm und 300 x 170 mm. Die automatische Messtischbewegung beschleunigt Messungen und Stitching noch einmal drastisch. Das telezentrische optische System wartet mit einem Vergrößerungsfaktor von 0,2 auf und bietet eine Schärfentiefe von 22 Millimetern. Das bürgt für ein komfortables Messen selbst gestufter oder zylindrischer Werkstücke. Auch in Sachen Lichtquellen brilliert das neue Quick Image System: die grüne LED-Durchlichteinheit ergänzen eine LED-Koaxialbeleuchtung sowie ein Vierquadranten-LED-Ringlicht.
