Ultraschalltaster und Messumformer überwachen Silobehälter

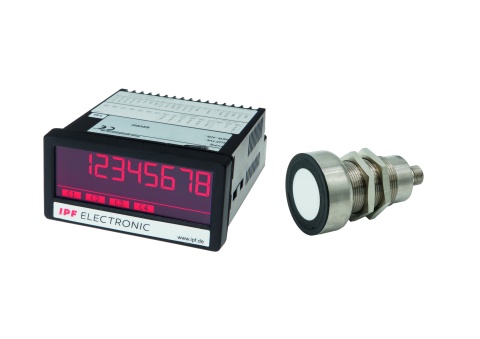

Der Ultraschalltaster UT309023 mit einem Messbereich von 600 mm bis 6.000 mm ist im Deckelbereich eines Silobehälters so montiert, dass der Schallwandler des Sensors und somit die Schallkeule nach unten auf das zu detektierende Material ausgerichtet ist. Der Taster arbeitet nach dem sogenannten Echo-Laufzeit-Verfahren. Aus der benötigten Zeit, die die Ultraschallwellen vom Sensor zur Materialoberfläche im Behälter und zurück zum Gerät benötigen, errechnet der Sensor den genauen Abstand und gibt diesen Wert über ein abstandsproportionales analoges Signal aus. Über den Teachmodus oder die integrierte IO-Link-Schnittstelle des UT309023 kann zwischen Strom- und Spannungssignal umgeschaltet werden. Die Auswertung des Füllstandes kann direkt über den Messumformer BA050100 erfolgen.
Mit den zwei 16-Bit-Analog-Eingängen sowie den vier digitalen Ausgängen des BA050100 lässt sich eine solche Applikation realisieren. Parametriert wird der sowohl auf ein Strom- als auch Spannungssignal einstellbare Messumformer über den frontseitigen Touchscreen. Zusätzlich lassen sich die vier digitalen Ausgänge den analogen Eingängen frei zuordnen und für jeden Ausgang einzeln ein Ereignis einstellen. Im konkreten Fall steuern die Digitalausgänge verschiedenfarbige Segmente einer Signalleuchte sowie ein akustisches Signal an, die über die Impulsausgabeeinstellung bei 90 Prozent der Tankbefüllung für kurze Zeit geschaltet werden.
