27.05.2019 • Produkte

Automatische Schweißnahtprüfung für die Automobilfertigung

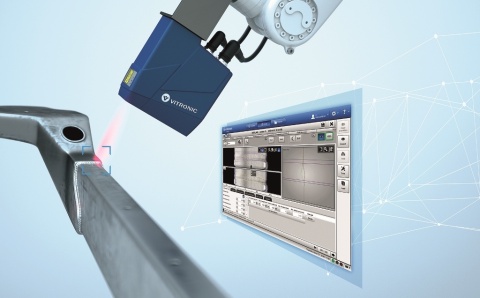

Seit zwei Jahrzehnten wird Viro WSI, das automatische Schweißnahtprüfsystem von Vitronic, eingesetzt. Mit neu entwickelten Sensoren ist es nun noch schneller und kompakter als sein Vorgänger und wurde für MIG/MAG- und Lötnähte sowie für Lasernähte optimiert. Damit ist das Prüfsystem ideal geeignet für alle anspruchsvollen Prüfaufgaben beispielsweise an Karosserien, Achsbauteilen und EV-Batterien.

Die neue Sensorgeneration des Systems ist in zwei Ausführungen erhältlich: mit 30 mm Bildfeldbreite für MIG/MAG- und Lötnähte und mit 10 mm Bildfeldbreite für Lasernähte mit ihren sehr schlanken Nahtgeometrien. Durch die kompakte Ausführung der Sensoren inspiziert das Prüfsystem auch an schwer zugänglichen Bereichen und erkennt Fehler ab einer Größe von 0,1 Millimetern. Die weiterentwickelte Technik macht VIRO WSI bis zu viermal leistungsstärker und realisiert noch kürzere Taktzeiten und noch schnellere Aufnahmegeschwindigkeiten. Mit einer Auflösung von kleiner 1 µm in der Tiefe findet VIRO WSI selbst kleinste Fehler. Das Prüfsystem kann so auch die Anforderungen beim Laserschweißen mühelos einhalten. Je nach Linienkonfiguration kann das System alternativ auch die Prüfung für Teile aus mehreren Schweißstationen durchführen.

Anbieter

Vitronic Dr.-Ing. Stein Bildverarbeitungssysteme GmbH

Hasengartenstraße 14
65189 Wiesbaden
Deutschland
